오염원 분리장치가 어떻게 작동되는지에 대하여 설명드리도록 하겠습니다

이 장치는 수세식 변기의 작동원리와 같은 부력과 사이펀으로 구성되어 있습니다. 수세식 변기에서는 부력과 사이펀이 상하로 배치되지만 이것을 동일선상인 수평으로 배치시켰습니다. 이렇게 하면 배출구는 2개인데 장치 내부 수위에 따라 자동으로 배출구가 바뀌는 현상이 발생됩니다.

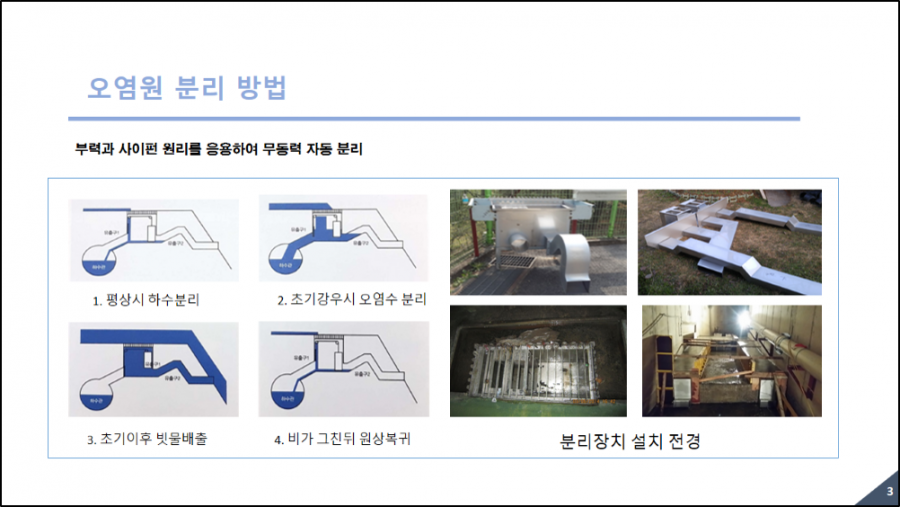

도면을 보고 설명드리겠습니다

1, 2번 도면을 보시면 처음에 유입되는 오염수는 사이펀의 높이 때문에 한 방향으로만 배출됩니다

이후 빗물이 더 많이 유입되어 수위가 올라가면 부구통의 상승이 연결된 차단판을 내려오게 하면서 배출구를 차단하게 되어 사이펀 쪽을 통하여 배출되게 됩니다  즉 배출구가 바뀌게 된겁니다 이것을 표현한 것이 3번 도면 입니다.

4번 도면은 1번 도면과 같은데 비가 그쳐 빗물 유입량이 줄고 사이펀을 통한 배출량이 많아지면  내부의 수위가 낮아지게 되는데 이때 부구통의 내려오게 되면 부구통과 연결된 차단판이 올라 가며 배출구가 열리게 됩니다. 이렇게 원상복귀 되며 빗물의 유입량에 따라 개폐가 자동으로 반복됩니다.

이렇듯 빗물의 유입량에 따라 동력없이 물리적 힘만으로 자동개폐되는 현상이 나타나게 되는데 이러한 역할이 가장 오염이 심한 초기오염수를 분리할 수 있게 하는 것입니다.

우측사진은 이 장치의 실제 모델이며 기 설치된 것입니다.
